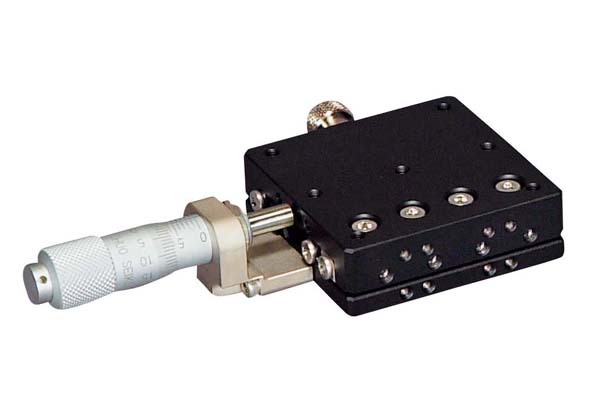

■ハイグレードXステージ LS-5042-S6の特長

• HG-VCR方式を採用した高精度、高剛性ステージです
• 標準型、対象型があり左右対称が構成できます
• 送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります
• クランプ方式は板クランプ、操作側クランプがあります
• カメラ、センサ、ワークなどの精密位置決め用途に広く利用可能
• ステージ面：50×50mm
• クランプ方式：板クランプ
• 操作部取付位置：サイド
• 移動機構/送り方式：送りねじP=0.5mm
• 移動量：±6.5mm
• 移動量/ツマミ：１回転0.5mm
• 目量：－
• 感度：0.01mm
• 移動ガイド：HG-VCR（V溝とクロスローラ）
• 移動精度：HV真直度（水平・垂直）0.001mm
• 移動精度(sec)：YPヨーイング15、ピッチング25
• 許容モーメント(N・cm)：ヨー　800、ピッチ　800、ロール　800
• モーメント剛性(sec/N・cm)：ヨー剛性　0.04、ピッチ剛性　0.04、ロール剛性　0.02
• 耐荷重：147N（15kgf）
• 質量：0.3kg
• 標準付属品：検査合格証、六角穴付ボルト（本体固定用）M3　4本

メーカー：中央精機(CHUO PRECISION INDUSTRIAL CO.,LTD.)
