【高い素材】 精密ピンホール・スリット | シグマ光機 | MISUMI(ミスミ) その他

【アズワン AS ONE】分析・特殊機器 光学・ルーペ製品2 その他光学機器

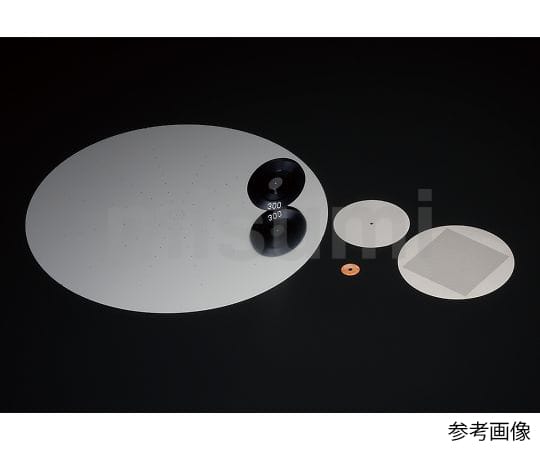

●薄い金属箔に400μm以下の小さな穴やスリットを開けたものです。
アズワン バランストレイ (ダイヤモンド型) （ナチュラル） 100×125×18mm DY-3 1箱(1000枚入)
●スペイシャルフィルターやレーザの回折実験、顕微鏡の倍率校正などに使用されます。
柴田科学 クランプ φ90mm用 061680-9041
●エッチングによる精密加工によって、真円度の高い穴や平行度の高いスリットを実現しました。
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ３０５３９ LG-WR-2-M5.5X0.5(30539) 【823-6400】
●YAGレーザ(1064nm)やCO2レーザ(10.6μm)用には、熱伝導の高い銅に高反射率の金をコートした、高エネルギーレーザ用のピンホールをご使用ください。
ＯＳＧ ねじ用限界プラグゲージ メートル（Ｍ）ねじ ９３２８３００ LG-GPNP-6H-M22X2(9328300) 【823-2327】
●ピンホール箔(またはスリット箔)はアルミ製の枠に保持されているので、容易に取り扱うことができます。
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ９３２８２０７ LG-GR-6G-M20X2.5(9328207) 【823-3529】
●φ1mm以上の任意の開口が必要な場合は、虹彩絞り(IH)をご用意しています。
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ３１２９９ LG-WR-2-M20X2.5(31299) 【823-6283】
●※ピンホールにホコリが付着すると、光が穴を通らなくなる場合があります。
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ９３２７４５８ LG-NR-6G-M5.5X0.5(9327458) 【823-5348】
●※光が穴をきれいに通らない場合は、ピンホールの穴の付近をエアーブロアーで軽く吹き飛ばしてください。
柴田科学 アスベスト用サンプリングホルダーディスポーザブルタイプ 50個入 080140-61
●※ピンホール箔やスリット箔は非常に薄く壊れ易い構造になっています。
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ９３２８２０８ LG-NR-6G-M20X2.5(9328208) 【823-5273】
●※指で押したり、先のとがったもので突っつくと箔が破れる可能性があります。
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ３１３９７ LG-GR-2-M22X2(31397) 【823-3136】
●※穴は目視ではほとんど見ることができません。
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ３０５３８ LG-IR-2-M5.5X0.5(30538) 【823-4725】
●※高倍率の顕微鏡を使ってご確認ください。
ＯＳＧ ねじ用限界プラグゲージ メートル（Ｍ）ねじ ９３２８２００ LG-GPNP-6H-M20X2.5(9328200) 【823-2322】
●※固定スリットのスリットの向きは、スリット幅を示すマーキングの位置でご確認ください。
ＯＳＧ ねじ用限界プラグゲージ メートル（Ｍ）ねじ ３１３９０ LG-GPIP-2-M22X2(31390) 【823-1986】
●※パルスレーザを集光させると、高出力レーザ用ピンホールでも破損する可能性があります。
柴田科学 ニッケル水素電池 NI-W5型 CEマーク付 080860-5051
●※高出力レーザやパルスレーザに使用する場合は、レーザスポットのエネルギー密度を計算して、損傷しきい値を超えないことを確認してからご使用ください。
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ３１３９９ LG-WR-2-M22X2(31399) 【823-6289】

商品の仕様

●【＜精密ピンホール / スリット＞共通仕様】
柴田科学 接続ケーブル LI-10N MP-W5P型用 080860-58
●▼穴形状/真円
CUSTOM カスタム デジタル水分計 MM-01U 【材料水分計 植物 セメント コンクリート 石灰モルタル レンガ 含有水分比率測定】
●▼ピンホール材質/ニッケル
ＯＳＧ ねじプラグゲージ メートル（Ｍ）ねじ ３１２９１ LG-GPWP-M20X2.5(31291) 【808-1533】
●▼箔厚さ/20±5μm
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ９３２８３０８ LG-NR-6G-M22X2(9328308) 【823-5278】
●▼ピンホール表面処理/なし
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ３０７８８ LG-IR-2-M11X0.75(30788) 【823-4527】
●▼損傷しきい値(参考値)/-
ＯＳＧ ねじ用限界プラグゲージ メートル（Ｍ）ねじ ３０５３０ LG-GPIP-2-M5.5X0.5(30530) 【823-2086】
●▼使用波長/-
※マイゾックス アルスタッフ7m×4段 ALS74 7001 3821196
●▼枠材質/アルミ
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ３１２９７ LG-GR-2-M20X2.5(31297) 【823-3130】
●▼枠表面処理/黒アルマイト
シグマ光機 PA-50 精密ピンホール・スリット ピンホール穴径φ50±4μm
●【個別仕様】
ＯＳＧ ねじ用限界リングゲージ メートル（Ｍ）ねじ ３１２９８ LG-IR-2-M20X2.5(31298) 【823-4608】
●▼ピンホール穴径:φ50±4μm
柴田科学 メンブレンフィルター AAWP-02500型 100枚入 080140-025
●▼質量:0.001kg
柴田科学 ソフト付通信ケーブル MP-ΣNII/ΣN型用 080860-0045
●RoHS適合品
ＯＳＧ ねじ用限界ゲージプラグ検査用 ３１２９０ LG-GPIP-2-M20X2.5 (31290) 【808-1495】
●JANコード：0
